1. Đặt vấn đề
Kiên Giang là một tỉnh ven biển nằm ở phía Tây Nam của Việt Nam, với đường bờ biển dài khoảng 200 km, trải dài từ TP. Hà Tiên đi ngang địa giới hành chính huyện Kiên Lương, Hòn Đất, Tp. Rạch Giá, An Biên và An Minh đến giáp tỉnh Cà Mau. Các công trình giao thông ven biển ở Kiên Giang có vai trò rất quan trọng đối với quá trình phát triển kinh tế và xã hội của tỉnh. Tuy nhiên, các công trình bằng bê tông (BT) và bê tông cốt thép (BTCT) bị ăn mòn, xâm thực nghiêm trọng trong môi trường nước biển, ven biển làm giảm độ bền, giảm tuổi thọ và có thể phá hoại kết cấu trong một thời gian ngắn. Qua nghiên cứu, đánh giá chất lượng kết cấu BTCT một số công trình hạ tầng ven biển khu vực Kiên Giang có thể chỉ ra một số tác nhân chính dẫn đến sự xâm thực kết cấu BT và BTCT bao gồm: thành phần trong BT bị hòa tan, đặc biệt là vôi tự do - Ca(OH)2 bị cuốn theo dòng thấm ra ngoài làm khối bê tông bị rỗng xốp; môi trường nước biển và khí quyển biển có chứa các ion Cl-, SO42-, CO32-... gây ra ăn mòn trương nở thể tích và ăn mòn cốt thép cho BT và BTCT [1]. Ngoài ra, chất lượng thi công hỗn hợp bê tông không đảm bảo cũng là một trong các nguyên nhân khác làm đẩy nhanh quá trình xâm thực, giảm độ bền và tuổi thọ của các cấu kiện BT và BTCT trong môi trường xâm thực...[2, 3].
Qua khảo sát tại các khu vực ven biển tỉnh Kiên Giang cho thấy, các công trình tại đây đang phải đối mặt với hiện tượng ăn mòn BTCT nghiêm trọng, đặc biệt là các công trình hạ tầng quan trọng như cầu trên tuyến đường bộ, đường đô thị ven biển, cầu cảng, bến tàu, và các khu vực nuôi trồng thủy sản. Một số công trình ven biển tiêu biểu bao gồm: (i) Cảng An Thới (Phú Quốc): Cảng An Thới là một trong những điểm trung tâm của hoạt động giao thông hàng hải và vận chuyển vật liệu xây dựng tại Phú Quốc. Tại đây, các cấu trúc BTCT của cảng chịu ảnh hưởng mạnh từ hơi muối và độ ẩm cao, gây ra hiện tượng rỉ sét trên các thanh cốt thép bên trong, dẫn đến nứt vỡ bề mặt bê tông. (ii) Cầu Tô Châu (Hà Tiên): Cầu Tô Châu bắc qua cửa sông Giang Thành tiếp giáp biển, nằm ở thành phố Hà Tiên, Kiên Giang, là một trong những cây cầu quan trọng kết nối giao thông trong khu vực. Do vị trí gần biển và sông, cầu này thường xuyên chịu tác động của độ ẩm và nước mặn, khiến các thanh thép bên trong bê tông bị ăn mòn, làm giảm tuổi thọ của công trình. (iii) Cảng cá Tắc Cậu (Châu Thành): Đây là một trong những cảng cá lớn của tỉnh Kiên Giang, nơi tập trung nhiều hoạt động khai thác và chế biến thủy sản. Các cấu trúc bê tông cốt thép tại đây cũng bị ảnh hưởng nặng nề bởi môi trường nước biển, đặc biệt là trong các bến tàu và khu vực tiếp nhận hàng hóa, nơi độ ẩm cao thúc đẩy quá trình ăn mòn (Hình 1).

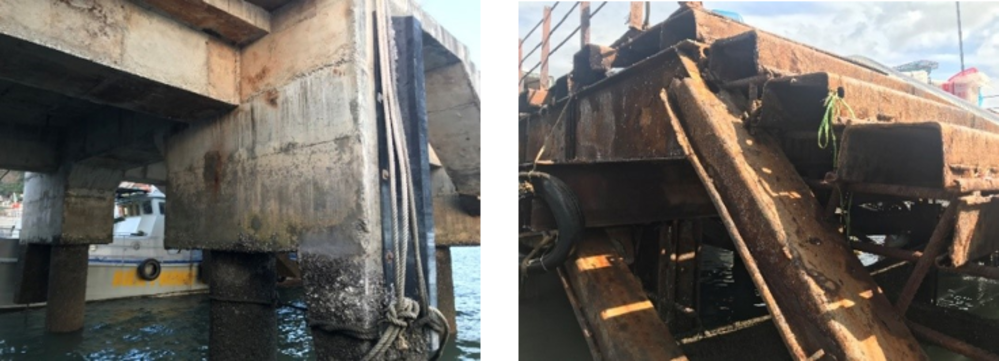

Hình 1. Ăn mòn công trình bê tông cốt thép tại các công trình ven biển khu vực Kiên Giang
Nhiều nghiên cứu cho thấy, với cấu trúc BT có độ đặc chắc cao luôn đi kèm theo đó là khả năng chịu lực tốt và độ bền cao. Sản phẩm BT này có mối liên hệ mật thiết với độ thấm nước rất nhỏ, góp phần ức chế quá trình ăn mòn bởi các ion rất khó khuếch tán vào trong cấu trúc của bê tông. Trong TCVN 9346:2012 đã đưa ra các yêu cầu kỹ thuật đối với BT để tăng độ bền cho các công trình hạ tầng ven biển. Trong đó tiêu chuẩn này đã nêu cụ thể các yêu cầu về mác bê tông tối thiểu, mác chống thấm, cũng như chủng loại xi măng được sử dụng. Mặc dù vậy, ngay cả các loại BT và BTCT sử dụng xi măng chịu mặn, xi măng bền ăn mòn, nhưng khi thử nghiệm trong môi trường xâm thực của nước biển, sử dụng trong các kết cấu hạ tầng ven biển cũng vẫn bị ăn mòn cốt thép, nứt vỡ, thậm chí còn làm hư hại hoàn toàn lớp bê tông bảo vệ [9]. Chính vì những lý do trên, việc nghiên cứu chế tạo bê tông cường độ cao với khả năng chống ăn mòn tốt từ nguồn vật liệu địa phương phục vụ xây dựng công trình hạ tầng khu vực ven biển khu vực Kiên Giang là rất cần thiết và có tính thực tiễn cao.
Trong bài viết này trình bày một số kết quả nghiên cứu về tính chất cơ lý của bê tông cường độ cao được chế tạo từ hỗn hợp phụ gia tro bay của nhà máy nhiệt điện Duyên Hải 1 (Trà Vinh) và silica fume SF-90 kết hợp với phụ gia siêu dẻo giảm nước. Từ kết quả thực nghiệm thu được đã cho thấy tiềm năng chế tạo bê tông cường độ cao từ nguồn vật liệu sẵn có tại địa phương để phục vụ xây dựng công trình hạ tầng khu vực ven biển tỉnh Kiên Giang.
2. Vật liệu và cấp phối
2.1. Vật liệu sử dụng để chế tạo bê tông cường độ cao
a). Xi măng Poóc lăng hỗn hợp PCB40-MS Vicem Hà Tiên (XM) thỏa mãn các yêu cầu kỹ thuật của tiêu chuẩn TCVN 7711: 2013 [10, 11]. Thành phần hóa học và tính chất cơ lý của xi măng PCB40-MS Vicem Hà Tiên được giới thiệu trong Bảng 1 và Bảng 2.
b). Tro bay (TB) của nhà máy nhiệt điện Duyên Hải 1 (Trà Vinh) thỏa mãn các yêu cầu của TCVN 10302:2014, ASTM C618-03 [12,13,14] với tỷ diện bề mặt riêng là 5820 cm2/g và khối lượng riêng là 2,32 g/cm3. Đây là loại tro bay có hàm lượng SiO2 hoạt tính là 55,3%, tổng hàm lượng SiO2 + Al2O3 + Fe2O3 = 87,5% và lượng mất khi nung là 4,5%, thỏa mãn yêu cầu tro bay loại F. Thành phần hóa của tro bay nhiệt điện Duyên Hải 1 được giới thiệu trong Bảng 1.
c). Silica fume SF-90 (Si) của Vina Pacific với kích thước hạt nano, có chứa 90,8% SiO2 hoạt tính, tỷ diện bề mặt riêng là 14450 cm2/g và khối lượng riêng là 2,18 g/cm3. Thành phần hóa của silica fume SF-90 được giới thiệu trong Bảng 1.
d). Cốt liệu lớn là đá dăm (ĐD) từ đá vôi Cacbonat có Dmax = 20m của mỏ đá Hòn Sóc (Kiên Giang) có độ nén dập trong xi lanh ở điều kiện bão hòa nước là 7,2%. Cốt liệu nhỏ sử dụng trong bê tông là cát vàng (CV) từ sông Hậu (An Giang). Đây là loại hạt thô, chất lượng tốt và mô đun độ lớn Mk = 3,0. Các loại cốt liệu sử dụng thỏa mãn yêu cầu của tiêu chuẩn TCVN 7570:2006 [15,16] và được sử dụng làm cốt liệu trong hỗn hợp bê tông. Các tính chất vật lý của cốt liệu nhỏ sử dụng đã được thể hiện trong Bảng 3.
e). Nước sạch (NS) được sử dụng để làm nước trộn hỗn hợp bê tông và bảo dưỡng mẫu thí nghiệm, thỏa mãn tiêu chuẩn TCVN 4506:2012 [17, 18].

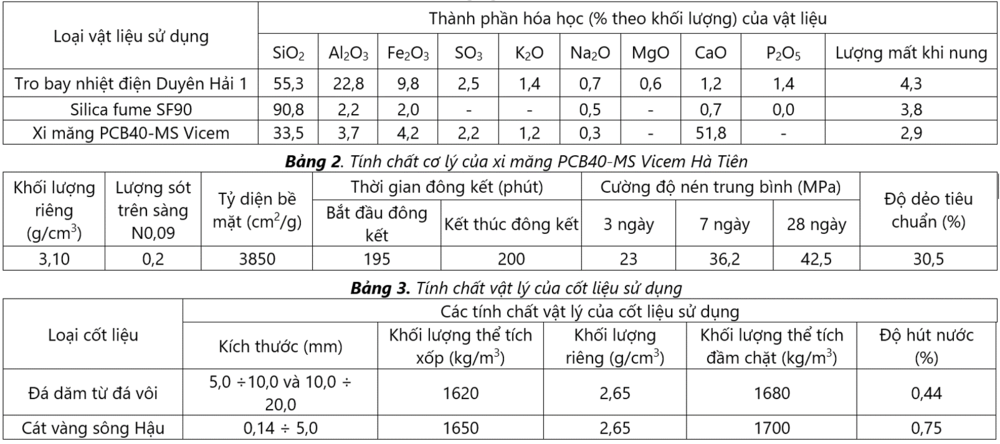

Bảng 1. Thành phần hóa học của tro bay nhiệt điện Duyên Hải 1, silica fume SF-90 và xi măng PCB40-MS Vicem Hà Tiên sử dụng trong nghiên cứu
3. Phương pháp nghiên cứu các tính chất của bê tông cường độ cao.
- Sử dụng tiêu chuẩn ACI 211.4R-2008 [22] và kết hợp việc hiệu chỉnh bằng thực nghiệm để tính toán thành phần bê tông cường độ cao.
- Tính công tác của hỗn hợp bê tông (HHBT) được xác định bằng độ chảy xòe và độ sụt của côn tiêu chuẩn với kích thước 10x20x30 cm theo TCVN 3106:2007 [23,24].
- Giá trị cường độ kháng nén của bê tông cường độ cao được xác định trên mẫu hình trụ có kích thước DxH=150x300 mm theo yêu cầu của tiêu chuẩn TCVN 3105:2022 và ASTM C39 [20, 25, 26].
- Để đánh giá khả năng bảo vệ cốt thép trong bê tông cường độ cao, nghiên cứu đã sử dụng tiêu chuẩn NT Build 356-2009 [27]. Theo phương pháp này, môi trường xâm thực sử dụng là dung dịch nước biển nhân tạo có nồng độ NaCi 3,0%. Mẫu thí nghiệm được sử dụng có dạng hình trụ với kích thước DxH=100x200 mm và ở tâm được đặt một thành thép đường kính Φ12, cách đáy mẫu 50mm.
4. Kết quả nghiên cứu và thảo luận
4.1. Tính chất của bê tông cường độ cao ở trạng thái dẻo
Sau quá trình thí nghiệm, các kết quả thực nghiệm đã được xử lý số liệu theo yêu cầu của TCVN 6702:2013 [28]. Các giá trị thực nghiệm không hợp lý được lược bỏ, sau đó tính giá trị trung bình kết quả của từng mẫu thí nghiệm. Giá trị trung bình của khối lượng thể tích và tính công tác HHBT cường độ cao trong nghiên cứu được thể hiện tại Hình 2.

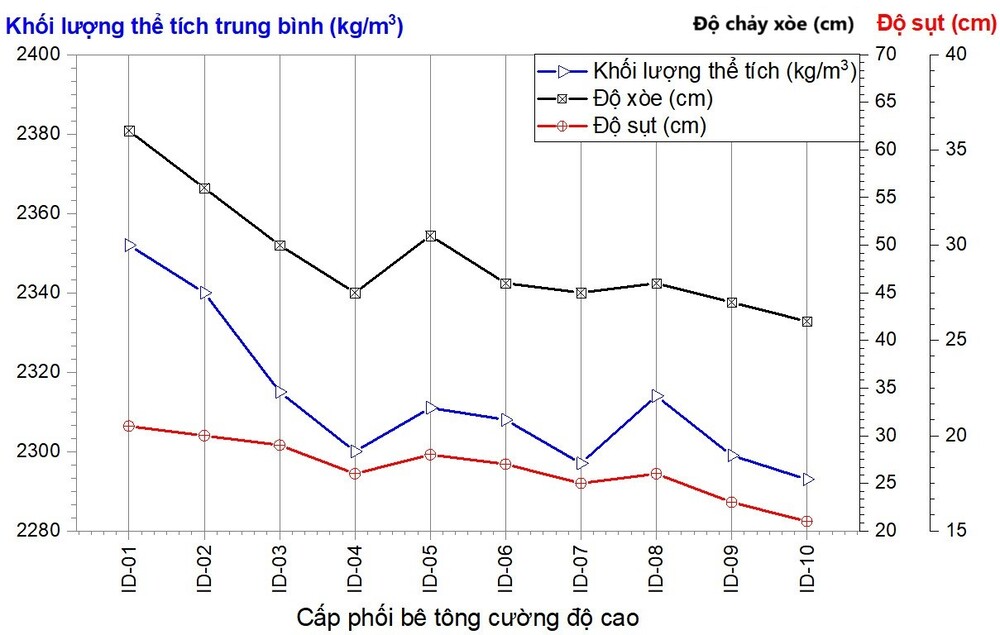

Hình 2. Biểu đồ các giá trị trung bình của khối lượng thể tích, độ chảy xòe và độ sụt của HHBT cường độ cao
Từ các giá trị thực nghiệm tại hình 2 cho thấy với các mẫu chỉ chứa tro bay nhiệt điện nhiệt điện Duyên Hải 1, khi hàm lượng tro bay trong bê tông biến đổi từ 0% đến 30% đã gây ra ảnh hưởng đáng kể đến tính công tác của HHBT. Hàm lượng hạt mịn trong tro bay nhiệt điện đã làm tăng lượng cần nước của hỗn hợp vật liệu. Kết quả là độ sụt của HHBT đã giảm từ 21,0 cm xuống chỉ còn 18,5 cm. Mặt khác, khi bổ sung thêm hàm lượng (0% đến 10%) silica fume SF-90 có thành phần hạt siêu mịn cỡ Nano, nên ảnh hưởng nhiều đến tính công tác của HHBT. Độ chảy xòe đã giảm từ 630 mm xuống còn 430 mm, độ sụt HHBT đã giảm mạnh từ 21,0 cm xuống chỉ còn 16,0 cm. Ảnh hưởng tương hỗ giữa lượng cần nước của kích thước hạt siêu mịn trong thành phần tro bay và silica fume SF-90 với phụ gia siêu dẻo SD được thể hiện rõ nét trong các cấp phối thí nghiệm ID-04, ID-07 và ID-10. Quan sát HHBT cường độ cao sau khi nhào trộn đã thấy được độ đồng nhất của HHBT tươi rất tốt, không có hiện tượng phân tầng, không xuất hiện tách nước tại mép rìa ngoài của hỗn hợp sau khi trộn và trong quá trình làm thí nghiệm kiểm tra độ sụt. Giá trị độ xòe và độ sụt của HHBT cường độ cao lần lượt dao động trong khoảng 430 ÷ 630mm và 16,0 ÷ 21,0 cm.
4.2. Tính chất của bê tông cường độ cao ở trạng thái cứng rắn
Các kết quả thí nghiệm đo giá trị cường độ chịu nén, thời gian phá hủy mẫu thí nghiệm và giá thành tính cho mỗi mét khối bê tông cường độ cao được trình bày chi tiết trong Bảng 4.

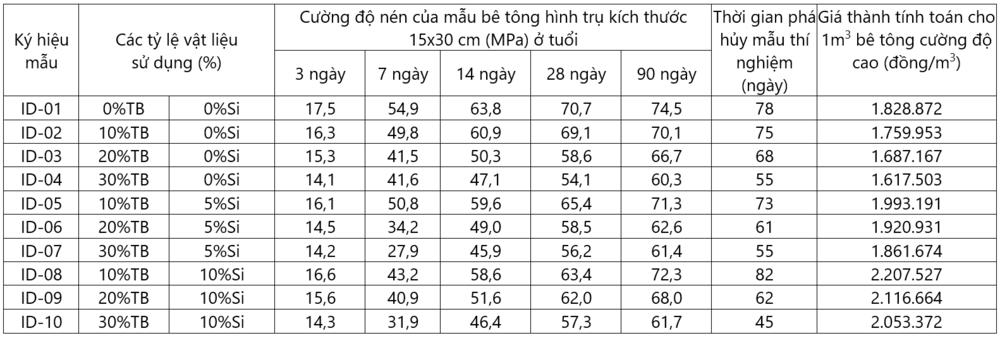

Bảng 2. Giá trị cường độ nén trung bình, thời gian phá hủy mẫu bê tông thí nghiệm
a). Giá trị cường dộ nén của mẫu bê tông cường độ cao ở các tuổi khác nhau
Kết quả thực nghiệm đã cho thấy, cường độ nén của các mẫu bê tông thí nghiệm ở tuổi 28 ngày dao động từ 54,1 MPa đến 70,7 MPa. Khi hàm lượng tro bay và silica fume thay thế lượng xi măng càng nhiều thì cường độ nén của bê tông cường độ cao có xu hướng giảm nhẹ. Điều này là đúng theo quy luật chung của sản phẩm bê tông sử dụng phụ gia khoáng thay thế xi mặng. Sự suy giảm cường độ nén của mẫu bê tông cường độ cao trong nghiên cứu này được giải thích như sau: Thành phần tro bay nhiệt điện Duyên Hải 1 có thành phần hoạt tính thấp, hàm lượng SiO2 chỉ đạt khoảng 55,3%. Do đó vật liệu này có vai trò chủ yếu là chất độn mịn. Thành phần silica fume SF-90 có chứa 90,8% SiO2 hoạt tính, có khả năng phản ứng với sản phẩm thủy hóa Ca(OH)2 của xi măng để tạo ra các khoáng vật Hidro-Canxi-Silicat (C-S-H) thứ cấp, bổ sung thành phần gel có tính chất kết dính và làm giảm cấu trúc lỗ rỗng gel của các mẫu bê tông. Tuy nhiên, do hàm lượng phụ gia khoáng thay thế đến 40% hàm lượng xi măng nên các gel thứ cấp C-S-H này không thể bù đắp lượng C-S-H của xi măng tạo thành khi phản ứng thủy hóa với nước.
Biểu đồ tốc độ phát triển cường độ chịu nén của các mẫu bê tông cường độ cao từ tuổi 3 ngày đến tuổi 90 ngày được trình bày trong Hình 3.

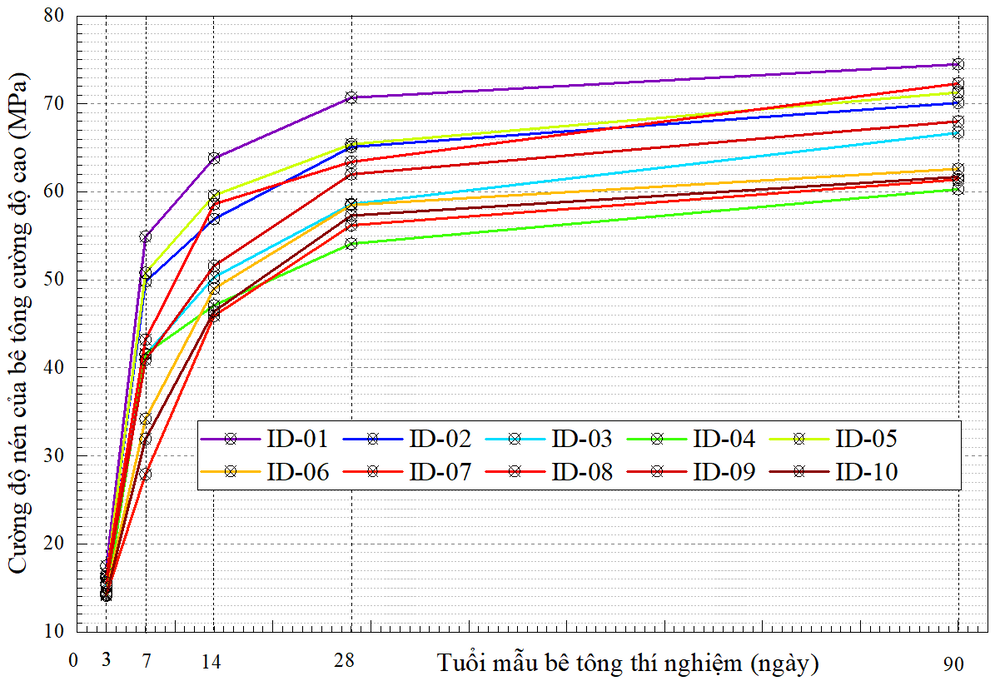

Hình 3. Biểu đồ tốc độ phát triển cường độ chịu nén của các mẫu bê tông cường độ cao
Từ biểu đồ trên hình 3 cho thấy, mẫu bê tông cường độ cao, chứa đến 30% hàm lượng tro bay nhiệt điện Duyên Hải 1 và 10% silica fume SF90 kết hợp với 1,5% phụ gia siêu dẻo Sikament® NN có tốc độ phát triển cường độ nhanh, sau 7 ngày đã đạt được từ 55% đến 79% cường độ thiết kế. Đây cũng là lợi thế cho quá trình thi công các công trình hạ tầng ven biển trong môi trường nước và có yêu cầu sớm được đưa vào khai thác và sử dụng. Tuy nhiêu, khi hàm lượng tro bay tăng, cường độ và tốc độ phát triển cường độ của bê tông giảm đi. Nguyên nhân này là do sự sụt giảm mạnh hàm lượng xi măng (giảm đến 40%) đã ảnh hưởng đến các phản ứng thủy hóa của các khoáng trong xi măng, các mầm tinh thể của gel C-S-H sinh ra không đồng nhất trong không gian giữa các hạt cốt liệu và đồng thời sự giảm hàm lượng của khoáng Portlandite (Ca(OH)2) trong bê tông cũng ảnh hưởng lớn đến phản ứng puzzolanic của SiO2 trong Silica fume.
b) Khả năng bảo vệ cốt thép của bê tông cường độ cao trong môi trường xâm thực
Trong nghiên cứu này khả năng bảo vệ cốt thép của các mẫu bê tông cường độ cao đã được đánh giá qua thời gian phá hủy mẫu thí nghiệm trong môi trường nước biển nhân tạo NaCl 3%.
Trong nghiên cứu này, bê tông cường độ cao đã kết hợp sử dụng tổ hợp phụ gia khoáng-hóa gồm: i)- tro bay nhiệt điện Duyên Hải 1, ii)- silica fume SF90 và iii)- phụ gia siêu dẻo Sikament® NN đã mang lại hiệu ứng tương tác kép trong vi cấu trúc của sản phẩm bê tông cường độ cao:
(1) - làm giảm hệ thống lỗ rỗng và do đó làm tăng độ đặc chắc của vi cấu trúc của đá xi măng.
(2) - cải thiện vi cấu trúc vùng tiếp giáp giữa cốt liệu - đá xi măng trong bê tông cường độ cao.
Do tác dụng của hai cơ chế trên, bê tông trở nên ít thấm nước, tăng cường độ, tăng độ bền với môi trường, đặc biệt tăng khả năng chống ăn mòn cốt thép của bê tông trong môi trường nước biển. Thời gian phá hủy mẫu thí nghiệm được thực hiện theo tiêu chuẩn NT build 356-2009 tăng từ 45 ngày lên đến 78 ngày đối với mẫu đối chứng không chứa phụ gia tro bay, silica fume và đạt 82 ngày đối với mẫu có chứa 10% tro bay và 10% silica fume. Biểu đồ sự tương quan giữa cường độ nén ở tuổi 28 ngày và thời gian phá hủy mẫu thí nghiệm được trình bày trong Hình 4.
Hình 4. Tương quan giữa cường độ nén ở tuổi 28 ngày và thời gian phá hủy mẫu thí nghiệm
Từ đơn giá của các nguyên vật liệu thực tế tại tháng 8/2024 có thể thấy rằng, mỗi khối bê tông cường độ cao có giá thành dao động từ 1,68 triệu đồng/m3 đến 2,20 triệu đồng/m3. Khi so sánh với đơn giá thực tế cho thấy, bê tông cường độ cao trong nghiên cứu này có giá thành không cao hơn so với các loại Bê tông xi măng truyền thống mác M350 bền sun phát với độ sụt 10±2cm theo bảng giá vật liệu xây dựng trên địa bàn do Sở Xây Dựng Kiên Giang công bố có giá 2,27 triệu đồng/m3 nhưng có cường độ chịu nén cao hơn từ 64% đến 80%. Với việc có giá thành phù hợp và đã giải quyết được một việc rất lớn các loại phế thải công nghiệp, bê tông cường độ cao đã cho thấy được nhiều ưu điểm vượt trội và tiềm năng ứng dụng sản phẩm vật liệu chất lượng cao để phục vụ công tác thi công các công trình ven biển của tỉnh Kiên Giang.
5. Kết luận
Trên cơ sở các kết quả nghiên cứu và phân tích như trên, có thể rút ra những kết luận sau:
- Sử dụng các loại vật liệu thông thường sẵn có ở ở địa phương, có thể chế tạo được hỗn hợp bê tông cường độ cao có tính công tác tốt và cường độ kháng nén ở tuổi 28 ngày dao động từ 45– 82 MPa phù hợp để thi công các công trình ven biển khu vực Kiên Giang theo yêu cầu TCVN 9346:2012 Kết cấu bê tông và bê tông cốt thép - Yêu cầu bảo vệ chống ăn mòn trong môi trường biển.
- Hỗn hợp bê tông có tính công tác rất tốt, độ chảy xòe từ 430 mm đến 630 mm, độ sụt từ 16,0 cm đến 21,0 cm. Điều này cho phép sử dụng nhiều phương pháp thi công hỗn hợp bê tông khác nhau khi sử dụng trong các công trình hạ tầng ven biển khu vực Kiên Giang.
- Các mẫu bê tông cường độ cao chứa từ 0% đến 30% hàm lượng tro bay nhiệt điện Duyên Hải 1 và từ 0% đến 10% silica fume kết hợp với 1,5% phụ gia siêu dẻo Sikament® NN có vi cấu trúc đặc hơn. Chính vì thế, thời gian phá hoại mẫu theo phương pháp ăn mòn nhanh, xác định bởi tiêu chuẩn NT build 356-2009, trong khoảng từ 45 ngày đến 82 ngày trong môi trường nước biển nhân tạo NaCl 3,0%... phù hợp ứng dụng thi công cho các công trình chịu ăn mòn trong hạ tầng ven biển của tỉnh Kiên Giang.
- Vật liệu địa phương có thể sản xuất bê tông cường độ cao có giá thành phù hợp, nhiều ưu điểm vượt trội và tiềm năng ứng dụng xây dựng công trình trong vùng ven biển, hải đảo Kiên Giang. Với việc có giá thành phù hợp và đã giải quyết được một việc rất lớn các loại phế thải công nghiệp, bê tông cường độ cao đã cho thấy được nhiều ưu điểm vượt trội và tiềm năng ứng dụng sản phẩm vật liệu chất lượng cao để phục vụ công tác thi công các công trình ven biển của tỉnh Kiên Giang.
Tài liệu tham khảo
[1]. Đồng Kim Hạnh, Dương Thị Thanh Hiền, 2011. “Tình trạng ăn mòn bê tông cốt thép và giải pháp chống ăn mòn cho công trình bê tông cốt thép trong môi trường biển Việt Nam”. Tạp chí Khoa học kỹ thuật Thủy lợi và Môi trường, Viện KHTLVN, tr 44-49.
[2]. Nguyễn Thanh Bằng, 2011. “Nguyên nhân gây xâm thực bê tông và bê tông cốt thép công trình thủy lợi – Giải pháp khắc phục phòng ngừa”. Tạp chí KH&CN Thủy lợi, Viện KHTLVN, số 3, tr 56-60.
[3]. Trần Việt Liễn và các cộng tác viên, 1996."Ăn mòn khí quyển đối với bê tông và bê tông cốt thép vùng ven biển Việt Nam". Viện Khí tượng Thủy văn. Hà Nội.
[4]. Phạm Văn Khoan và Nguyễn Nam Thắng, 2010. "Tình trạng ăn mòn bê tông cốt thép ở vùng biển Việt Nam và một số kinh nghiệm sử dụng chất ức chế ăn mòn canxi nitrít". Tạp chí KHCN Xây dựng, Số 2, 2010.
[5]. Lâm Thanh Quang Khải, 2015. "Nghiên cứu giải pháp chống ăn mòn cốt thép trong bê tông bằng vật liệu polymer". Tạp chí Khoa học Trường Đại học Cần Thơ.
[6]. Phạm Duy Hữu, Nguyễn Ngọc Long, Đào Văn Đông, Phạm Duy Anh, 2008. "Bê tông cường độ cao và chất lượng cao". NXB Giao thông vận tải.
[7]. Nguyễn Thị Thu Hương, 2014. “Nghiên cứu đề xuất phương pháp thí nghiệm tính thấm nước phù hợp cho bê tông có độ bền cao”. Tạp chí Khoa học kỹ thuật Thủy lợi và Môi trường, Viện KHTLVN, số 47.
[8]. Nguyễn Mạnh Phát, 2007. “Lý thuyết ăn mòn và chống ăn mòn bê tông – bê tông cốt thép trong xây dựng”. NXB Xây dựng.
[9]. Nguyễn Mạnh Tuấn, 2018. “Sản xuất bê tông bền trong môi trường biển từ nguồn nguyên liệu tại chỗ”. Tạp chí Khoa học và công nghệ Việt nam, số 3, tr 26-28.
[10]. Tiêu chuẩn Việt Nam, 2009. TCVN 2682 : 2009 “Xi măng poóc lăng - yêu cầu kỹ thuật”. 6tr.
[11]. Russian standard, 2016. GOST 31108-2016 “General construction cements. Specifications” 21p.
[12]. Tiêu chuẩn Việt Nam, 2014. TCVN 10302:2014 “Phụ gia hoạt tính tro bay dùng cho bê tông, vữa xây và xi măng” 14tr.
[13]. American standard, 2017. ASTM C618-03 “Standard specification for coal fly ash and raw or calcined natural pozzolan for use in concrete”18p.
[14]. Russian standard, 2015. GOST 56592-2015 “Mineral admixtures for concretes and mortars. General specifications” 15p.
[15]. Tiêu chuẩn Việt Nam, 2006. TCVN 7570:2006 “Cốt liệu cho bê tông và vữa - yêu cầu kỹ thuật” 6tr.
[16]. Russian standard, 2014. GOST 8736-2014 “Sand for construction works. Specifications” 16p.
[17]. Tiêu chuẩn Việt Nam, 2012. TCVN 4506:2012 7tr.
[18]. Russian standard, 2011. GOST 23732-2011 “Water for concrete and mortars. Specifications” 21p.
[19]. Tiêu chuẩn Việt Nam, 2014. TCVN 10306:2014 “ Bê tông cường độ cao- thiết kế thành phần mẫu hình trụ” 24tr.
[20]. American standard, 2017. ASTM C39 “Standard test method for compressive strength of cylindrical concrete specimens” 12p.
[21]. American standard, 2008. ACI 211.4R-08 “Guide for selecting proportions for high-strength concrete using portland cement and other cementitious mater” 25p.
[22]. American standard, 2008. ACI 211.4R-2008 “Guide for selecting proportions for high-strength concrete using portland cement and other cementitious materials” 29p.
[23]. American standard, 2018. ASTM C1611 – 18 “Standard test method for slump flow of self-consolidating concrete” 7p.
[24]. Tiêu chuẩn Việt Nam, 2007. TCVN 3106:2007 “Hỗn hợp bê tông nặng - phương pháp thử độ sụt” 3p.
[25]. Tiêu chuẩn Việt Nam, 1993. TCVN 3105:1993 “Lấy mẫu, chế tạo và bảo dưỡng mẫu bê tông” 6 Tr.
[26]. Russian standard, 2012. GOST 10180-2012 “Concretes. Methods for strength determination using reference specimens” 36p.
[27]. American standard, 2009. NT Build 356-2009 “Concrete, repairing materials and protective coating: embedded steel method. Chloride permeability nordtest method” 3p.
[28]. Tiêu chuẩn Việt Nam, 2013. TCVN 6702:2013 “Xử lý kết quả thử nghiệm để xác định sự phù hợp với yêu cầu kỹ thuật” 24tr.
[29]. Tiêu chuẩn Việt Nam, 2012. TCVN 9346: 2012 - Kết cấu bê tông và bê tông cốt thép - Yêu cầu bảo vệ chống ăn mòn trong môi trường biển
TS. Võ Nhật Luân, Khoa Kỹ Thuật Công Nghệ - Đại Học Văn Hiến
